一句话概述
电炉丝(电热丝、电阻丝)规格、牌号与选型:铁铬铝与镍铬系丝材 φ0.03~10mm,螺旋绕制与波纹成型,适配箱式炉、台车炉、井式炉、实验炉与各类发热元件。。别名:电热丝 / 电阻丝;供货与选型由泰州市奥兰特合金材料有限公司负责,可按工况提供规格核算与替代评估。
规格与形态
| 丝径范围 | φ0.03~10mm(常用 φ0.5~6mm) |
|---|
| 供货形态 | 螺旋绕制、直丝、波纹成型、定尺 |
|---|
| 电阻率 ρ20 | 铁铬铝约 1.42 μΩ·m;镍铬约 1.09 μΩ·m |
|---|
| 使用温度 | 依牌号约 1000~1400℃ |
|---|
| 表面负荷 | 中低温 2~4 W/cm²,高温段取低值(示意,需按工况复核) |
|---|
怎么选
先按使用温度与炉内气氛定材料体系,再按功率与电压算电阻 R=U²/P,按电阻率与丝径算长度,最后校核表面负荷与螺旋节距。三相炉每组元件的长度、丝径与圈数保持一致。
相关牌号与材料
按地区查找
相关技术文章
功率 / 电阻 / 型号 速查
价格与交期PRICING & DELIVERY
计价方式牌号 + 形态 + 规格 + 数量,四项齐了才能报价
报价答复收到完整询价信息后 1 个工作日内
常规规格1~3 天发货(常备库存)
非标定尺15~25 天(排产后生产)
起订量参考丝材 25~50kg | 带材 50~100kg | 成型件按件
价格有效期镍铬 / 纯镍 7 天 | 铁铬铝 / 精密合金 15 天
为什么没有标准价目表:镍铬系随镍价波动;规格高度非标(同牌号不同丝径/带宽厚,加工道次不同);数量低于起订量时开工成本摊不开。所以按实际规格核算,不做虚标价。小批量试单可以谈,说明是打样验证用途即可。

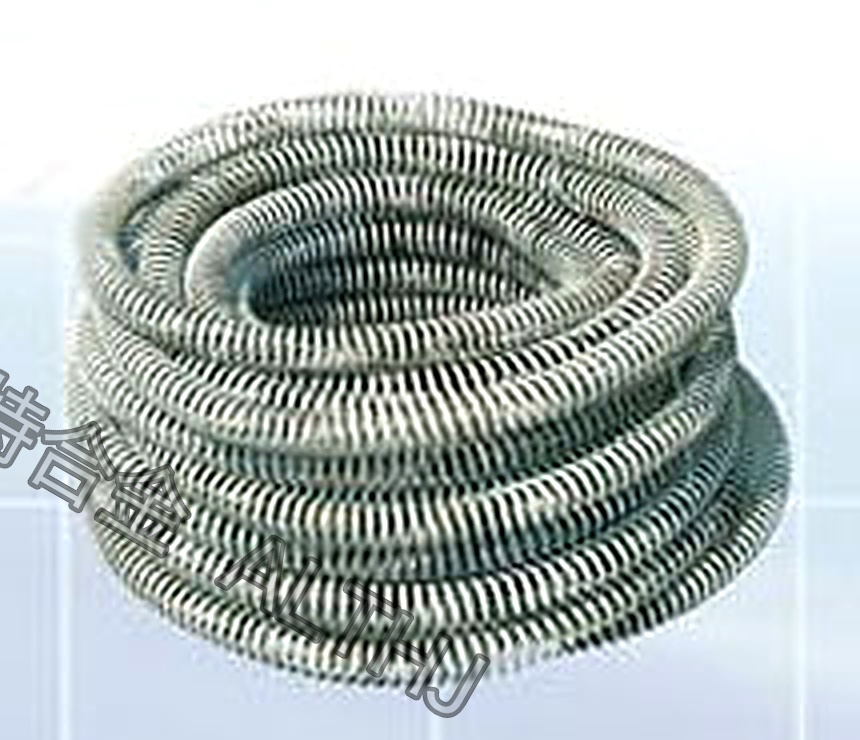

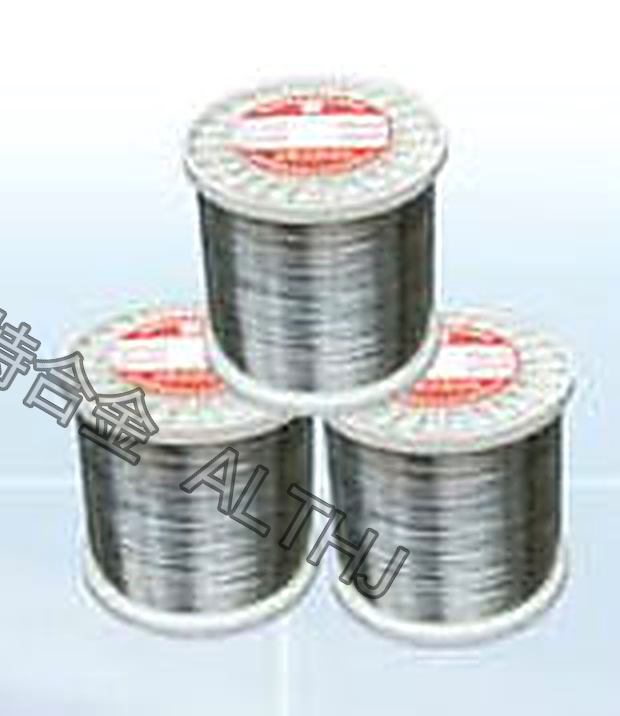

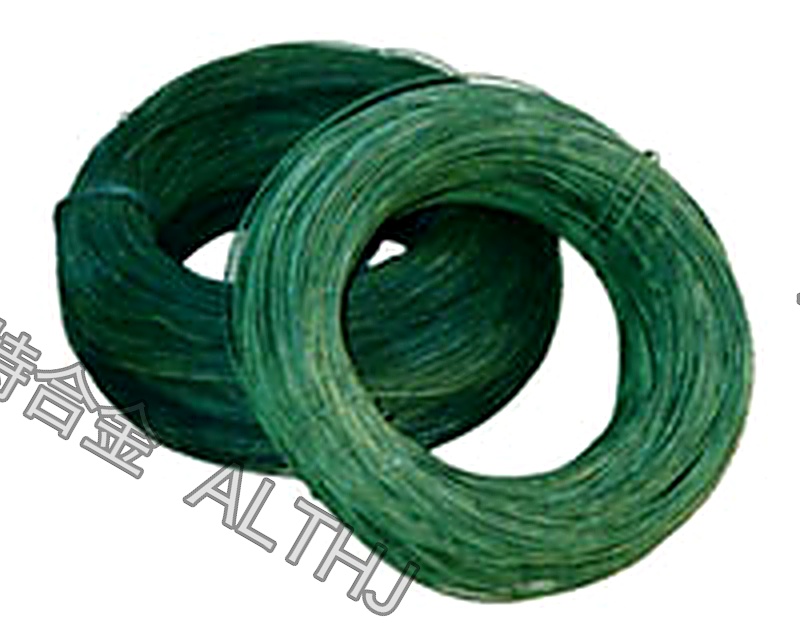

产品实拍
更多实拍
其它产品专区
规格、公差与验收口径
电炉丝(电热丝、电阻丝)以丝径为主要供货规格,可提供直丝、螺旋绕制与波纹成型件。下表为常见口径,供询价与图纸确认时对照。
| 项目 | 常见范围 | 验收口径(示意) |
| 丝径 | φ0.03~10mm,常用 φ0.5~6mm | 按实测直径判定,常用规格按 ±0.02~±0.05mm 控制,细丝按比例收紧 |
| 长度与盘重 | 定尺直条或按盘供货 | 长度按展开长度计,盘重与接头方式按订单约定 |
| 螺旋尺寸 | 内径与节距按图 | 圈数、节距、引出长度逐项对照图纸检验 |
| 每米电阻 | 由电阻率与丝径计算 | 可按约定抽检单位长度电阻,作为一致性比对依据 |
| 表面质量 | 光亮、无氧化皮剥落 | 无毛刺、无油污、无肉眼可见裂纹与折痕 |
以上为典型值 / 经验估算,需按实际工况与供应商复核。 图纸或旧件有明确尺寸的,以双方确认的技术口径为准;需要标注关键尺寸与允许偏差的,请在图纸上直接标出。
选型四步:温度 → 气氛 → 功率与表面负荷 → 安装方式
第一步,定温度。先确认长期工作温度与峰值温度,两者都要落在候选牌号的使用范围内,并把启停频次与升温速度一并考虑。
第二步,定气氛。空气与常规氧化气氛可优先考虑铁铬铝系;含硫、含碳或频繁启停的工况要重新评估,必要时改选镍铬系或下调表面负荷。
第三步,算功率与表面负荷。由 R=U²/P 得到元件电阻,再按电阻率与丝径算出所需长度,最后核算表面负荷 W/cm²——中低温段可取中高值,高温段必须取低值。三相炉各组的丝径、长度与圈数应保持一致,避免功率分配不均导致局部过热。
第四步,定安装方式。螺旋、波纹还是直丝,支撑间距、节距、引出方式与热膨胀余量都要在图纸上落定。高温工况支撑过稀会造成下垂变形,过密又会影响散热与装配。
以上为典型值 / 经验估算,需按实际工况与供应商复核。 不确定的环节可以把炉型、温度、气氛与旧件尺寸一并发来,我们按工况给出核算过程与替代建议。
包装、标识与出口配合
丝材按盘装、轴装或定尺直条包装,外套防潮层,箱内做防磕碰填充;长途运输与海运另加木箱或托盘加固,避免途中受压变形。
- 标识:牌号、规格、数量、批号、净重与毛重,箱内外标签内容一致;
- 唛头:可按客户提供的唛头格式排版,出货前回传版面确认;
- 单证配合:装箱清单、件重尺信息按客户要求配合填写,随货文件内容以订单确认为准;
- 防潮:海运或长期仓储建议加干燥剂与防潮膜,减少存放期间的表面氧化。
包装方式与标识要求由客户指定,我们按约定执行;有特殊堆码、吊装或拆箱顺序要求的,请在订单备注中说明。
交付与资料配合
泰州市奥兰特合金材料有限公司成立于 2010 年,厂址在江苏省泰兴市滨江镇蒋港村桥西组,是生产型厂家,从熔炼到成材在自有产线完成,主营电炉丝、电阻带、电热辐射管、电热合金、精密电阻合金、热电偶材料、耐热钢炉内件等八大类产品。
- 按图定尺:提供图纸、旧件或实测尺寸即可定制丝径、长度、圈数与成型方式;
- 牌号替代建议:进口牌号或旧牌号可给出近似对标与替换评估,并说明需要重算的截面与长度;
- 批次可追溯:从原料到成品按批次记录,必要时留样,便于后续复核与批次一致性比对;
- 样品可寄送:确认牌号、规格与数量后可安排样品寄送,先试装验证再批量下单。
欢迎到厂考察或通过视频看产线与检验环节;工作日的询价与选型咨询,我们会在 1 个工作日内答复。
常见问题
电炉丝常用什么牌号?
中低温、成本优先可用 1Cr13Al4 或 Cr15Ni60;中高温氧化气氛用 0Cr25Al5;高温或连续运行用 0Cr21Al6Nb;频繁启停、有振动时选镍铬系 Cr20Ni80。
电炉丝和电热丝、电阻丝是一回事吗?
通常指同一种丝材发热元件,叫法不同:按用途叫电炉丝/电热丝,按电学特性叫电阻丝。选型时关键还是温度、气氛与功率。
同功率换丝径要怎么算?
电阻 R=ρL/A,丝径变细则单位长度电阻变大、所需长度变短。换规格要同时校核表面负荷,避免局部过热。
换牌号要不要改丝径和长度?
要。不同牌号的电阻率不同,同功率所需的长度与截面都会变化,换牌号必须重算长度并复核表面负荷,不能照旧尺寸直接替代。
同一台炉上的电炉丝为什么要求等长?
多组元件如果长度、丝径不一致,各组电阻与功率分配就会不同,容易出现局部过热。建议同规格同批次配套更换。
可以先买少量做试样吗?
可以。确认牌号、丝径与数量后可安排样品寄送,先试装验证寿命与装配匹配度,再批量下单。
