一句话概述
电阻带(电热带)规格与选型:厚 0.05~3.5mm、宽 5~60mm,波纹带、折边带、立绕带等成型件,散热面积大,适合大功率与连续运行的工业炉。。别名:电热带 / 成型电阻带;供货与选型由泰州市奥兰特合金材料有限公司负责,可按工况提供规格核算与替代评估。
规格与形态
| 厚度范围 | 0.05~3.5mm(常用 1~3mm) |
|---|
| 宽度范围 | 常见 5~60mm,可按功率定尺 |
|---|
| 供货形态 | 直带、波纹带、折边带、立绕带 |
|---|
| 电阻率 ρ20 | 铁铬铝系约 1.42~1.53 μΩ·m |
|---|
| 表面负荷 | 带材散热条件好,可略高于同温区丝材(示意,需按工况复核) |
|---|
怎么校核
带材电阻 R=ρL/(t·b):厚度×宽度相同则长度相同。换宽厚组合时按截面等值换算,同时校核表面负荷(A表≈2(t+b))与支撑间距,避免高温下垂。
相关牌号与材料
按地区查找
相关技术文章
功率 / 电阻 / 型号 速查
价格与交期PRICING & DELIVERY
计价方式牌号 + 形态 + 规格 + 数量,四项齐了才能报价
报价答复收到完整询价信息后 1 个工作日内
常规规格1~3 天发货(常备库存)
非标定尺15~25 天(排产后生产)
起订量参考丝材 25~50kg | 带材 50~100kg | 成型件按件
价格有效期镍铬 / 纯镍 7 天 | 铁铬铝 / 精密合金 15 天
为什么没有标准价目表:镍铬系随镍价波动;规格高度非标(同牌号不同丝径/带宽厚,加工道次不同);数量低于起订量时开工成本摊不开。所以按实际规格核算,不做虚标价。小批量试单可以谈,说明是打样验证用途即可。
产品实拍

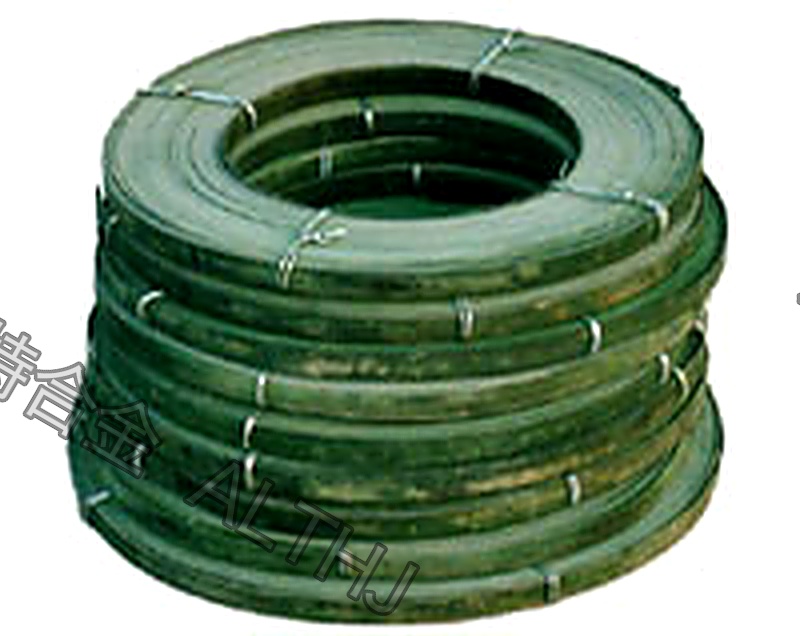

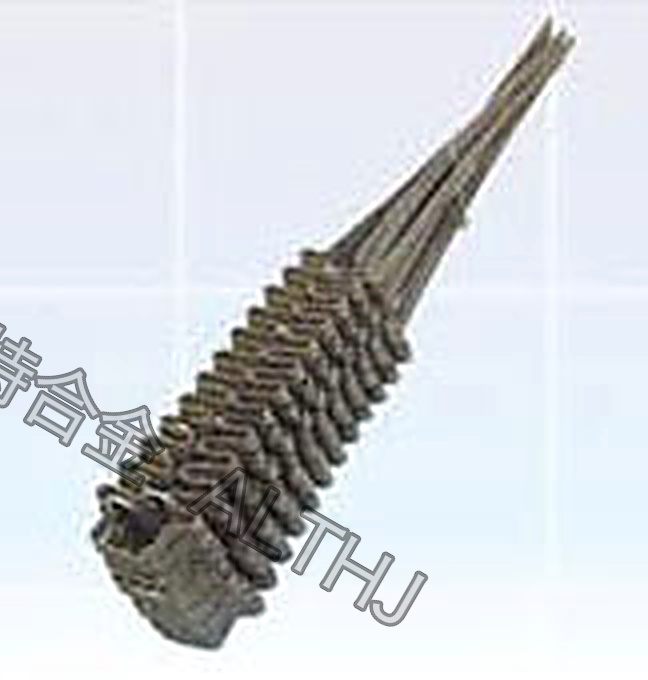

电热带(电阻带)实拍宽薄带实拍电热带(电阻带)实拍 更多实拍
其它产品专区
规格、公差与验收口径
电阻带(电热带)以厚度×宽度为供货规格,可提供直带、波纹带、折边带与立绕带等成型件。带材散热面积大,适合大功率、连续运行的炉型。
| 项目 | 常见范围 | 验收口径(示意) |
| 厚度 | 0.05~3.5mm,常用 1~3mm | 按实测厚度判定,常用规格按 ±0.02~±0.05mm 控制 |
| 宽度 | 常见 5~60mm | 按实测宽度判定,常用规格按 ±0.1~±0.3mm 控制 |
| 长度与交货状态 | 定尺或按图成型 | 长度按展开长度计,成型件按图检验外形与孔位 |
| 每米电阻与方阻 | 由 ρ20 与截面计算 | 可按约定抽检,用于同批一致性比对 |
| 平直度 | 不允许明显侧弯与扭曲 | 目视与平台检查,装炉前应能顺利就位 |
以上为典型值 / 经验估算,需按实际工况与供应商复核。 换宽厚组合时按截面积等值换算,图纸有明确孔距、折弯半径或波纹节距的,以图纸口径为准。
选型四步:温度 → 气氛 → 功率与表面负荷 → 安装方式
第一步,定温度。确认长期工作温度与峰值温度,并结合炉膛温差分布判断元件是处在高温区还是均温区。
第二步,定气氛。氧化气氛下带材表面会生成保护性氧化膜,属于正常使用状态;含硫、含碳或保护气氛工况要重新评估材质与表面负荷。
第三步,算功率与表面负荷。带材电阻 R=ρL/(t×b),厚度与宽度相同的两条带,长度相同则电阻相同;改截面就要重算长度。表面负荷按带材双面散热估算(散热周长约 2(t+b)),再结合支撑间距复核,避免高温下垂。
第四步,定安装方式。波纹带适合沿炉壁布置,立绕带适合集中布置;支撑间距、折边方向、引出端方式与热膨胀余量都要在图纸上标明。
以上为典型值 / 经验估算,需按实际工况与供应商复核。 需要功率与长度精准匹配的,可以提供炉膛尺寸、目标功率与接线电压,我们按工况核算后给出建议规格。
包装、标识与出口配合
带材按定尺捆扎或木箱包装,成型件按图做支撑固定,避免运输中折弯变形;海运加防潮包装,避免长期存放后表面氧化。
- 标识:牌号、厚×宽、长度、数量、批号、净重与毛重;
- 唛头:按客户提供格式排版,出货前确认版面;
- 单证配合:装箱清单与件重尺信息配合填写,随货文件以订单约定为准;
- 成型件防护:波纹带、立绕带加垫块与护角,防止磕碰后变形影响装炉。
包装与标识内容按客户要求执行,有特殊堆码或吊装要求的请提前说明。
交付与资料配合
泰州市奥兰特合金材料有限公司是 2010 年成立的生产型厂家,厂址位于江苏省泰兴市滨江镇蒋港村桥西组,具备从熔炼到成材的自主产线,八大类主营覆盖电炉丝、电阻带、电热辐射管、电热合金、精密电阻合金、热电偶材料、耐热钢炉内件等。
- 按图定尺:提供图纸或旧件即可定制厚宽、长度、冲孔与成型方式;
- 牌号替代建议:换牌号需同步重算截面与长度,我们可给出对标与替换评估;
- 批次可追溯:按批次记录并留样,便于后续阻值与一致性复核;
- 样品可寄送:确认规格后可安排样品寄送,先试装再批量下单。
如需现场测量或视频核对旧件尺寸,可预约安排;工作日询价我们会在 1 个工作日内答复。
常见问题
电阻带比电炉丝好在哪?
同截面下带材散热面积更大,适合大功率、连续运行或需要较大发热面的炉型;但支撑间距要求更严,间距过大易在高温下下垂变形。
波纹带和立绕带怎么选?
波纹带散热好、适合沿炉壁布置;立绕带占地小、适合集中布置。按炉膛空间、功率分布与更换方式取舍。
换宽厚组合要注意什么?
保持厚×宽(截面积)不变则电阻与长度不变;改截面就要重算长度与表面负荷,并确认支撑与安装空间是否匹配。
带材换成丝材需要改什么?
两者散热条件不同,换成丝材要重算丝径与长度并下调表面负荷,同时确认支撑方式是否能承受新的自重与高温强度。
电阻带可以按图冲孔、折边吗?
可以。冲孔位置、孔径、折边方向与折弯半径按图执行这些加工会改变电流分布与局部温升,建议在确认图纸时一并核算开孔后的有效截面与支撑方式。
带材为什么强调支撑间距?
带材在高温下强度下降,支撑间距过大容易下垂变形,甚至与炉衬或工件接触造成短路。间距应按温度与厚度留出余量。
